Šiame straipsnyje mes gilinamės į SMT gamybos linijos surinkimo gamyklos pasaulį ir neatskiriamą SMT mašinų vaidmenį spausdintinių plokščių (PCB) gamyboje. Suprasime, kaip ši pažangi technologija pakeitė elektronikos pramonę, užtikrindama efektyvumą, tikslumą ir kokybę.
Šiame straipsnyje mes gilinamės į SMT gamybos linijos surinkimo gamyklos pasaulį ir neatskiriamą SMT mašinų vaidmenį spausdintinių plokščių (PCB) gamyboje. Suprasime, kaip ši pažangi technologija pakeitė elektronikos pramonę, užtikrindama efektyvumą, tikslumą ir kokybę.

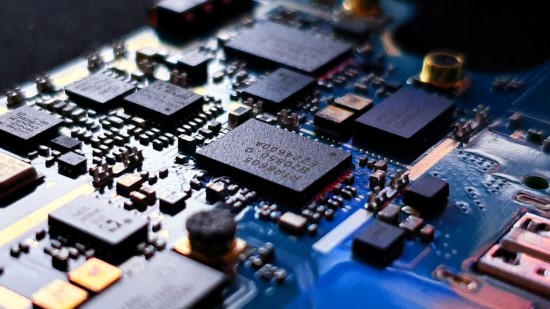

Asociatyvi nuotr.
SMT technologijos apžvalga
SMT apibrėžimas ir istorija
SMT, arba paviršiaus montažo technologija (angl. Surface Mount Technology), yra metodas, naudojamas elektroninių komponentų montavimui tiesiai ant spausdintinės plokštės (PCB) paviršiaus. Prieš SMT, dominavo kiauryminių komponentų technologija, kurioje komponentų kojelės buvo įkišamos per skylutes PCB ir lituojamos kitoje pusėje.
SMT atsiradimas praėjusio amžiaus devintajame dešimtmetyje revoliucionavo elektronikos gamybą, leidžiant gaminti mažesnius, tankesnius ir efektyvesnius elektronikos prietaisus. Tai yra SMT technologija, kuri leido sukurti šiuolaikinius miniatiūrinius elektroninius įrenginius.
SMT privalumai
SMT technologija suteikia daugybę privalumų, palyginti su tradiciniais kiauryminių komponentų montavimo metodais.
Visų pirma, SMT komponentai yra daug mažesni, todėl galima pasiekti didesnį komponentų tankį ant spausdintinės plokštės, o tai lemia mažesnes ir kompaktiškesnes PCB.
Antra, SMT gamybos linijos pasižymi didesniu automatizavimo lygiu, kas žymiai padidina gamybos efektyvumą ir kokybę, sumažina žmogaus klaidos tikimybę. Tai taip pat leidžia efektyviai gaminti didelius kiekius, užtikrinant našumą ir sumažinant gamybos sąnaudas.
SMT naudojimas šiuolaikinėje elektronikoje
Šiuolaikinėje elektronikos pramonėje SMT technologija yra plačiai naudojama beveik visuose elektronikos gaminiuose. Nuo išmaniųjų telefonų ir kompiuterių iki sudėtingų medicinos prietaisų ir automobilių elektronikos – SMT gamybos linija yra neatsiejama grandinių surinkimo proceso dalis. SMT mašinos ir visa SMT įranga leidžia gaminti patikimus, aukštos kokybės elektronikos komponentus, kurie yra būtini šiuolaikinei visuomenei.
Be SMT technologijos būtų neįmanoma pasiekti tokio lygio miniatiūrizavimo ir efektyvumo, kurį matome šiandieninėje elektronikos gamyboje.
PCB gamyba ir SMT mašinų vaidmuo
PCB konstrukcijos procesas
Spausdintinės plokštės (PCB) konstrukcijos procesas yra sudėtingas ir daugiapakopis, pradedant nuo plokštės projektavimo ir baigiant galutiniu funkciniu testavimu, užtikrinant aukščiausią kokybę ir patikimumą. Pirmiausia, elektronikos inžinieriai sukuria PCB išdėstymą, nurodydami kiekvieno komponento vietą ir tarpusavio jungtis.
Po to seka medžiagų parinkimas, dažniausiai naudojant stiklo pluošto pagrindą su vario folija. Gamybos etape plokštės ruošinys yra padengiamas šviesai jautria medžiaga, o vėliau, naudojant fotolitografijos procesą, eksponuojami vario takeliai ir litavimo padai. Cheminio ėsdinimo metu pašalinamas nereikalingas varis, paliekant tik norimą grandinių modelį.
Galiausiai, PCB yra padengiama litavimo kauke, kuri apsaugo takelius nuo trumpojo jungimo litavimo metu, ir užrašais (šilkografija), kurie padeda identifikuoti komponentus. Šis kruopštus procesas yra pamatas, ant kurio vėliau SMT surinkimo linija montuoja komponentus.
SMT mašinų funkcijos PCB gamyboje
SMT mašinos atlieka esminį vaidmenį modernioje spausdintinių plokščių gamybos pramonėje, užtikrindamos tikslumą, efektyvumą ir kokybę. SMT gamybos linija prasideda nuo litavimo pastos spausdinimo staklių, kurios tiksliai užtepa litavimo pastą ant PCB litavimo padų.
Po to, „Pick-and-Place“ mašinos automatiškai paima SMT komponentus iš ričių ir preciziškai juos uždeda ant litavimo pastos. Šios SMT mašinos yra itin tikslios ir gali apdoroti tūkstančius komponentų per valandą, užtikrindamos didelį našumą.
Kitas svarbus žingsnis yra reflow litavimas, kurio metu PCB su uždėtais komponentais praeina per specialią krosnį, kur litavimo pasta ištirpsta ir suformuoja tvirtus elektrinius junginius.
Po litavimo, automatinės optinio tikrinimo (AOI) mašinos patikrina kiekvienos plokštės kokybę, ieškodamos defektų ar netinkamo komponentų išdėstymo, garantuodamos, kad visi komponentai yra sumontuoti efektyviai ir teisingai.
SMT mašinų tipai ir jų specifikacijos
Šiuolaikinėje SMT gamybos linijoje naudojamos įvairios SMT mašinos, kiekviena atliekanti specifinę funkciją, kad būtų užtikrinta efektyvi ir aukštos kokybės elektronikos gamyba.
Pagrindinės SMT mašinos apima litavimo pastos spausdinimo stakles, kurios skiriasi spausdinimo tikslumu ir greičiu, priklausomai nuo spausdintinės plokštės sudėtingumo. „Pick-and-Place“ mašinos yra skirstomos į didelio greičio ir didelio tikslumo modelius, galinčius apdoroti įvairaus dydžio SMT komponentus, nuo mažiausių rezistorių iki didelių integrinių grandynų, montuojant juos ant paviršiaus. Reflow litavimo krosnys skiriasi zonų skaičiumi ir temperatūros valdymo galimybėmis, kurios yra būtinos optimaliam litavimo procesui užtikrinti.
Be to, SMT gamybos linija apima automatines optinio tikrinimo (AOI) mašinas, kurios naudoja pažangias kameras ir programinę įrangą defektams aptikti, ir automatines rentgeno tikrinimo (AXI) įrangos mašinas, skirtas paslėptiems defektams. Visa ši įranga veikia sinchroniškai, garantuodama SMT surinkimo proceso efektyvumą ir kokybę, užtikrinant, kad elektronikos komponentai būtų montuojami tiksliai ir patikimai.
SMT gamybos linijos surinkimo gamykla
Gamyklos struktūra ir organizacija
SMT gamybos linijos surinkimo gamykla yra sudėtingas ir gerai organizuotas vienetas, sukurtas maksimaliam efektyvumui ir kokybei užtikrinti elektronikos gamyboje. Jos struktūra dažnai apima kelias gamybos linijas, kiekviena skirta skirtingiems PCB tipams ar produkcijos apimtims. Pagrindiniai skyriai apima inžinerijos, gamybos, kokybės kontrolės ir logistikos padalinius, kurie dirba sinchroniškai.
SMT gamybos linija yra suprojektuota taip, kad būtų užtikrintas sklandus komponentų srautas nuo sandėlio iki galutinio produkto patikrinimo, minimalizuojant pertraukimus ir optimizuojant našumą. Ši organizacinė struktūra leidžia efektyviai valdyti visas gamybos grandinės dalis, užtikrinant aukštą SMT surinkimo proceso kokybę.
Gamybos procesai SMT gamybos linijoje
Gamybos procesai SMT gamybos linijoje yra kruopščiai suplanuoti ir automatizuoti, siekiant užtikrinti elektronikos komponentų surinkimo tikslumą ir efektyvumą. Visų pirma, PCB plokštė yra padengiama litavimo pasta naudojant automatinio spausdinimo staklių įrangą.
Po to, „Pick-and-Place“ SMT mašinos preciziškai montuoja komponentus ant paviršiaus. Tai yra kritinis žingsnis, reikalaujantis didelio tikslumo ir greičio, kad būtų išlaikytas gamybos efektyvumas. Tada sumontuoti komponentai ir PCB pereina per reflow litavimo krosnį, kur litavimo pasta ištirpsta ir suformuoja tvirtas jungtis.
Galiausiai, automatinės optinio tikrinimo (AOI) ir rentgeno tikrinimo (AXI) mašinos patikrina, ar nėra defektų, užtikrinant, kad visi komponentai montuojami teisingai ir atitinka aukščiausius kokybės standartus.
Gamyklos efektyvumo didinimas naudojant SMT technologijas
Gamyklos efektyvumą didinant naudojant SMT technologijas, SMT gamybos linija pasiekia neprilygstamą našumą ir kokybę, lyginant su tradiciniais metodais. Didelė SMT mašinų automatizacija, tokios kaip litavimo pastos spausdinimo staklės, „Pick-and-Place“ mašinos ir reflow litavimo krosnys, leidžia sumažinti žmogiškųjų klaidų tikimybę ir ženkliai padidinti gamybos greitį. Komponentai yra montuojami ant paviršiaus, leidžiant tankesnį PCB dizainą ir mažesnių elektroninių prietaisų gamybą.
Be to, pažangi SMT įranga, pavyzdžiui, AOI ir AXI tikrinimo mašinos, užtikrina aukščiausią gaminių kokybę, aptikdama defektus ankstyvosiose stadijose ir sumažindama atmetimo normą. Tai leidžia gamybos linijos operatoriams efektyviai valdyti procesus, optimizuoti sąnaudas ir užtikrinti konkurencingą elektronikos gamybą pramonėje.
SMT ateitis ir plėtra
Naujos tendencijos SMT sektoriuje
SMT sektorius nuolat tobulėja, reaguodamas į didėjančius elektronikos pramonės poreikius ir naujų technologijų atsiradimą. Viena iš ryškiausių tendencijų yra tolesnis komponentų miniatiūrizavimas ir didesnis komponentų tankis ant spausdintinės plokštės. Tai reikalauja dar didesnio SMT mašinų tikslumo ir galimybės efektyviai dirbti su itin mažais komponentais.
Kitas svarbus aspektas yra dirbtinio intelekto (DI) ir mašininio mokymosi integravimas į SMT gamybos liniją, siekiant optimizuoti gamybos procesus, prognozuoti gedimus ir pagerinti bendrą SMT surinkimo kokybę. SMT įranga tampa vis išmanesnė, prisitaikanti prie kintančių gamybos sąlygų, užtikrinanti didesnį našumą ir sumažinanti gamybos sąnaudas. Šios inovacijos keičia elektronikos gamybą ir daro ją efektyvesnę.
SMT inovacijos ir technologinės pažangos
SMT inovacijos ir technologinė pažanga yra varomoji jėga, kuri formuoja ateities elektronikos gamybos kraštovaizdį. Viena iš pagrindinių sričių yra pažangesnių litavimo medžiagų ir procesų kūrimas, ypač bešvinio litavimo srityje, siekiant atitikti griežtesnius aplinkosaugos reikalavimus ir užtikrinti aukštesnę litavimo kokybę.
Taip pat daug dėmesio skiriama SMT mašinų greičiui ir tikslumui didinti, įdiegiant didelio greičio „Pick-and-Place“ sistemas ir tikslesnes litavimo pastos spausdinimo staklių technologijas. Robotikos ir automatizavimo integravimas į SMT gamybos liniją leidžia ne tik padidinti efektyvumą, bet ir sumažinti žmogiškųjų klaidų tikimybę, užtikrinant aukščiausią SMT surinkimo kokybę. Šios inovacijos leidžia gaminti sudėtingesnius ir patikimesnius elektroninius komponentus.
SMT poveikis pramonės vystymuisi
SMT technologija turėjo ir tebeturi milžinišką poveikį pramonės vystymuisi, sukurdama naujas galimybes ir transformuodama elektronikos gamybą. SMT leido kurti mažesnius, lengvesnius ir galingesnius elektronikos prietaisus, kurie pakeitė mūsų kasdienį gyvenimą. Nuo mobiliųjų telefonų ir nešiojamųjų kompiuterių iki pažangių medicinos įrenginių ir autonominių transporto priemonių – visur naudojama SMT technologija.
SMT gamybos linija su savo aukštu automatizavimo lygiu ir tikslumu leidžia pramonėje gaminti didelius kiekius aukštos kokybės komponentų, sumažinant gamybos sąnaudas ir padidinant našumą. Tai skatina ekonomikos augimą, inovacijas ir kuria naujas darbo vietas visame pasaulyje, o SMT įranga ir procesų tobulinimas užtikrina nuolatinį SMT surinkimo efektyvumą ir kokybę.
