ATX maitinimo blokas nuo 12 V

Maitinimo bloko schema

Pastebėjau daug komentarų, nuomonių ir klausimų, kaip pasidaryti kompiuterio maitinimo bloką nuo 12 V. Daryti keitiklį į 220 V, kuriuos vėliau mažins pats maitinimo blokas – yra tiesiog neracionalu, todėl perdarykime jį skirtą 12 V.

(Spausti ant paveikslėlio)

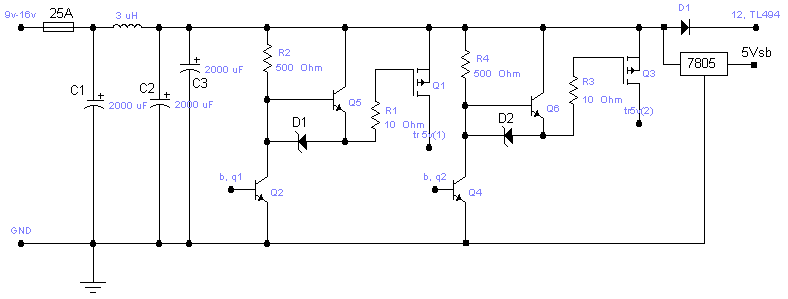

Papildomos schemos 12 V

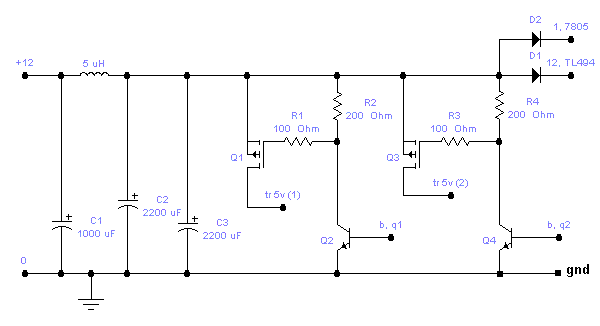

Žemiau pateiktos schemos, skirtos valdyti MOSFET tranzistorius. Pasirikite tą, kuri Jums labiau patinka. Aš rinkausi pirmąją.

(Spausti ant paveikslėlio)	(Spausti ant paveikslėlio)
C1, C2, C3 2200 uF x 16 V Q2, Q5, Q4, Q6 KT315, KT3102 Q1, Q3 IRF4905, IRF5210 R1, R3 0,125 W R2, R4 nemažiau 0,5 W D1 bet koks lygintuvinis, nemažiau 0,5 A Droselis, laidas 1,4 mm 8–10 vijų ant 15 mm ferito žiedo D1, D2 šalia tranzistorių, Šotki diodai nemažiau 2 A ir su bet kokia atgaline įtampa.	C1 1000 uF x 16 V C2, C3 2200 uF x 16 V Q1, Q3 IRF4905, IRF5210 Q2, Q4 KT315, KT3102 R1, R3 100 ohm 0,125 W R2, R4 200 ohm 0,5 W D1, D2 2 A diodai su bet kokia atgaline įtampa Filtro droselis: 7–10 vijų, 0,7 mm vielos ant 15 mm ferito žiedo

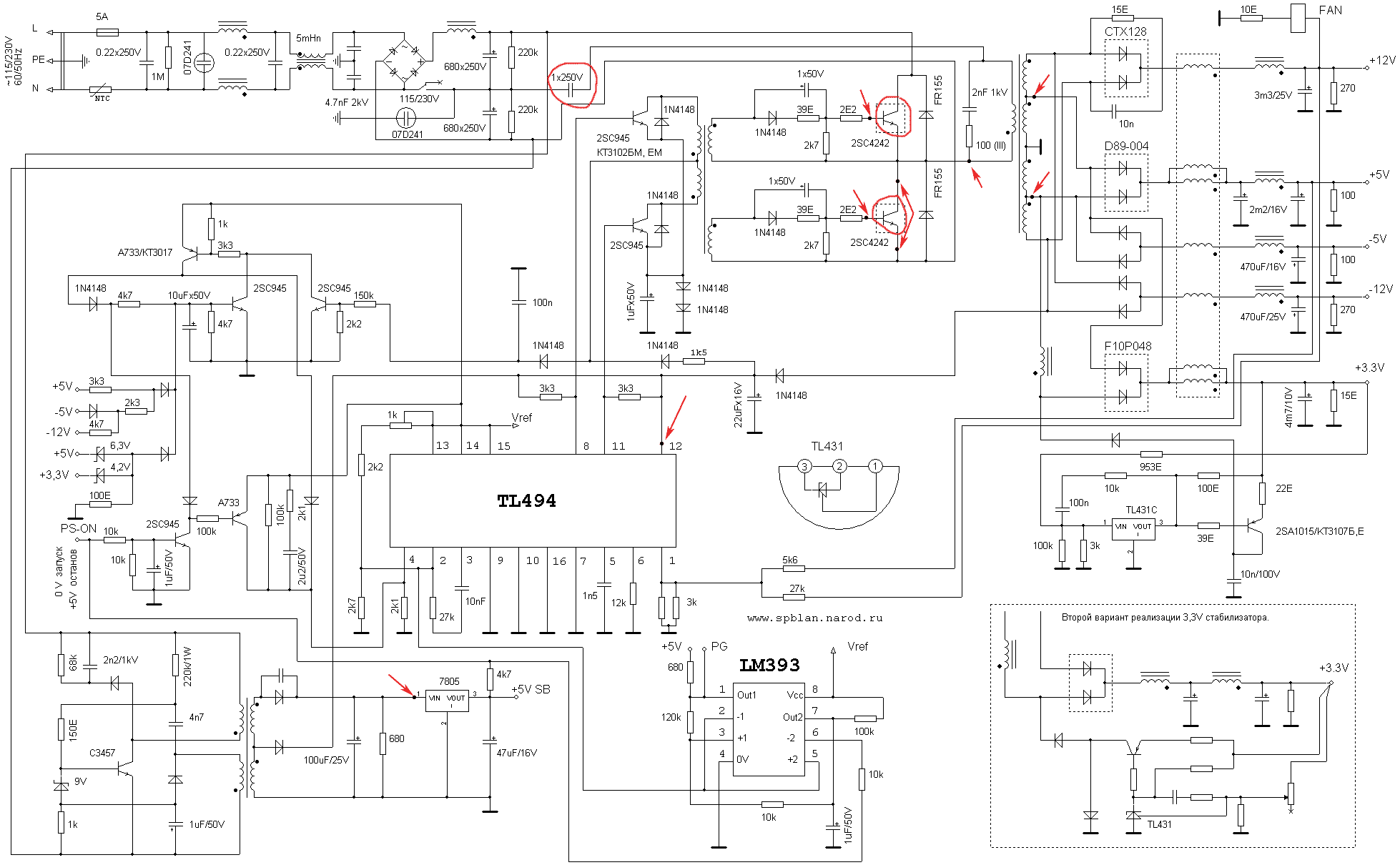

Sujungimo schema

Viską, kas pažymėta kryžiukais, metame lauk, o tai, kas pažymėta taškais – sujungiame.

Surinkus, schema veikia iš karto. Įjungus bloką, papildomos schemos išvaduose turėtume matyti impulsus, kurie valdo lauko tranzistorius.

Straipsnyje panaudota medžiaga iš people.overclockers.ru.
