UTB2 (FM) radijo imtuvuose VEF-201, -202, -204, -206

Publikuota: 2013-03-07 07:08
Tematika: Radiotechnika
Tipas: Vidutiniška
Autorius: el. paštas forumietis Arnas11

Šie imtuvai nėra pritaikyti UTB diapazonui, todėl, prieš montuojant tiunerį, reikia tam paruošti patį imtuvą. Tiuneriui prijungti reikalingi laisvi šukų kontaktai. Tai įmanoma tik pakeitus įėjimo grandinių schemą.

 Rodyti komentarus (7)
Įvertinimas:  1 2 3 4 5

Šie imtuvai nėra pritaikyti UTB diapazonui, todėl, prieš montuojant tiunerį, reikia tam paruošti patį imtuvą.

Tiuneriui prijungti reikalingi laisvi šukų kontaktai. Tai įmanoma tik pakeitus įėjimo grandinių schemą – atsisakius ryšio ričių su anteniniais kontūrais. Galima ADS tranzistorių T3 pakeisti KP-303, arba, aukojant signalo/triukšmo santykį, palikti tą pačią schemą, nes AM diapazonai mažai kam aktualūs.

Pradedam:

  1. Būgno prijungimo šukų (5 kont.) korpuso laidą nuo 6-to plokštės kontakto perkeliame į bendrą korpusą (C81 „+“).
  2. Laidą nuo 9-to šukų kont. perkelti ant 4 šukų kont. 2-ą šukų kont. sujung. su R30 viršutiniu tašku.
  3. C47 pakeičiame į 30–36 pF (jeigu paliekame ADS schemą nekeistą);
  4. Pašaliname visas būgno segmentų anteninių kontūrų ričių ir magnetinės antenos ryšio su ADS apvijas ir laidus į šukų 2, 6 kont.
  5. Pašaliname trumpiklius tarp IB segmento 2–9 ir VB 6–9 kontaktų.
  6. Po šių operacijų reikės perderinti visus anteninius kontūrus. Tiunerio maitinimui reikės 3–3,5 V stabilizatoriaus. Kadangi korpusas yra „+“, tinka p-n-p tranzistoriai.
  7. Ties T2 B (baze) pjauname takelį (2–3 mm plyšį) tarp R39, C80 ir R11, R23.
  8. Įlituojame p-n-p tranzistorių (KT-361): K> R39, C80: E> R11, R23. Šį tašką nuo R12 laidu sujungiame su 9 šukų kont.
  9. C80, C45, C48 sujungimo vietoje dėl patogumo išpjauname laukelį (A) ir laidu sujungiame su šukų 6 kont.
  10. KT-361: B (bazė) – per 470 om į „–“ (R39,C81); B – laukelis A > įlituojame stabilitroną KS-139, -147 („+“ į B); B – korpusas > 10,0 kondensatorių („–“ į B). Visus elementus lipnia juosta izoliuoti nuo plokštės kontaktų, kuriuos reikia apkarpyti, kad nebūtų atsikišę.
  11. Pašaliname laidus tarp magnetofono lizdo ir plokštės.
  12. Sukeičiame vietomis plokštės 12–13 kont. laidus.

Imtuvas paruoštas. Dabar reikia paruošti būgno segmentą. Jeigu neturime laisvų, galima panaudoti 75 m.

  1. Pašaliname visus kondensatorius ir laidus nuo ričių, palikdami tik anteninio kontūro ryšio apvijas.
  2. Bus reikalingi 1–6 ir 8–11 kontaktai. Lituokliu pakaitinę, išimame nereikalingus ir įstatome į tuščias reikalingų vietas. 3, 10, 11 kontaktus pakaitiname ir pakeliame į viršų, kad galvutės pasislėptų plastmasėje.
  3. Vyniojame riteles: heterodininė – 6 – vija prie vijos, anteninė – 5 išretintos vijos. Laidas: 0,3–0,5.
  4. Laidais sujungiame 4 su 9 ir 6 su 11 kont.
  5. Heterodininės ritės galus jungiame prie 10, 11 kont. Prie jų prilituojame 3,9 pF kondensatorių. Anteninės viršutinį galą – prie 3 kont.
  6. Sgm. 1 kont. 15–18 pF į vieną ryšio apvijos galą. Kitą šios apvijos galą jungiame į 4 kontaktą. 3> 4 kont. – 270–390 pF, 4> 5 – 0,33–0,47 mkF, 5, 6 – užtrumpinti, 8> 10 – 36–39 pF;
  7. Tarp heterodino ir anteninės ritės išlaužiame iškilimą. Čia patalpinsime tiuneriuką.

Segmentas paruoštas.

Pereiname prie tiunerio.

Tai standartinė TDA-7021 schema su nedideliais pakeitimais.

UTB2 (FM)  radijo imtuvuose VEF-201, -202, -204, -206

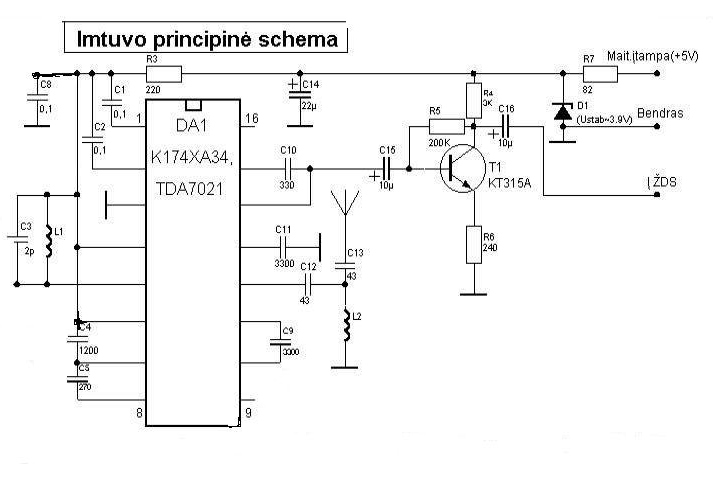

Montuojamo į VEF'ų segmentą tiunerio schema
  1. Visus kondensatorius kuo glaudžiau „pakabiname“ tiesiog ant m/s kontaktų.
  2. Kondensatorius nuo 1 išvado turi būti 0,047, nuo antro – 0,33–0,47 mkF. Paprastai schemose vaizduojami heterodino elektroninio derinimo elementai nereikalingi, o pirminis ŽDS nebūtinas.
  3. Sujungiame: 3 m/s kont. su 4 segm. kont; 4 su 5, 6; 5 su 10; 12 su anten. ritės apatiniu galu; 13 su 3; 14 – per 0,47–0,68 mkF kondesatorių į 2 segm. kont.
  4. Prie 9 kont. prilituojame 15–20 cm laidą ir iškišame per laisvą nuo ritės segmento skylutę.
  5. Įstatome segmentą į būgną, pasukame link šukų. Patikriname įtampą ant šukų 9 kont. Jeigu, prijungus tiunerį, įtampa viršys 3 V, nuo R12 jungiame per rezistorių ir parenkame, kad ant 9 kont. būtų apie 3 V. Tokiu atveju reikės 10,0 mkF filtro kondensatoriaus – „+“ į korpusą).

Paprastai, jeigu nėra klaidų, tiuneris veikia iš karto. Belieka, sukant ritelių šerdis, nustatyti diapazoną ir suderinti didžiausiam jautrumui. Būtinas rodyklinis matavimo prietaisas. Prijungiame jį „+“ prie korpuso, „–“ – nuo 9 išvado išvesto laido. Susirandame stotį (geriau apie 105–108 MHz) ir, sukdami anteninės ritės šerdį, suderiname pagal mažiausius parodymus. Dėl talpumų išbarstymo kartais reikia suspausti, arba ištempti ričių vijas. Po visko atlituojame laidą nuo m/s 9 kont. ir ričių vijas sutvirtiname laku ar klijais.

Galima sumontuoti ir pirminį ŽDS, bet praktiškai garsumo užtenka ir be jo.

Viskas! Malonaus klausymosi!

UTB2 (FM)  radijo imtuvuose VEF-201, -202, -204, -206
UTB2 (FM)  radijo imtuvuose VEF-201, -202, -204, -206

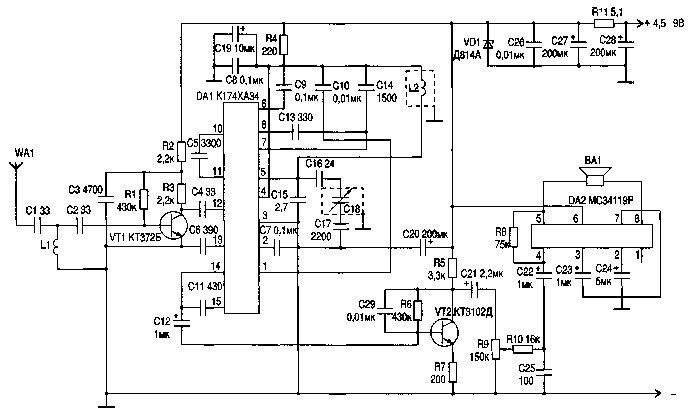

UTB2 (FM)  radijo imtuvuose VEF-201, -202, -204, -206Tipinės tiunerių (imtuvų) su TDA-7021 (K174XA34) schemos

VEF schemas galima atsisųsti iš www.radiopagajiba.lv.




Draudžiama platinti, skelbti, kopijuoti
informaciją su nurodyta autoriaus teisių žyma be redakcijos sutikimo.
