Dviejų lempų stroboskopas

Publikuota: 2003-05-06 15:33
Tematika: Šviesos efektai
Tipas: Sudėtinga
Autorius: el. paštas WoraZ
Aut. teisės: el. paštas ©Elektronika.lt

Šis stroboskopas paskaičiuotas dirbti dviem režimais – rankiniu ir automatiniu.

 Rodyti komentarus (4)
Įvertinimas:  1 2 3 4 5

Aprašymas

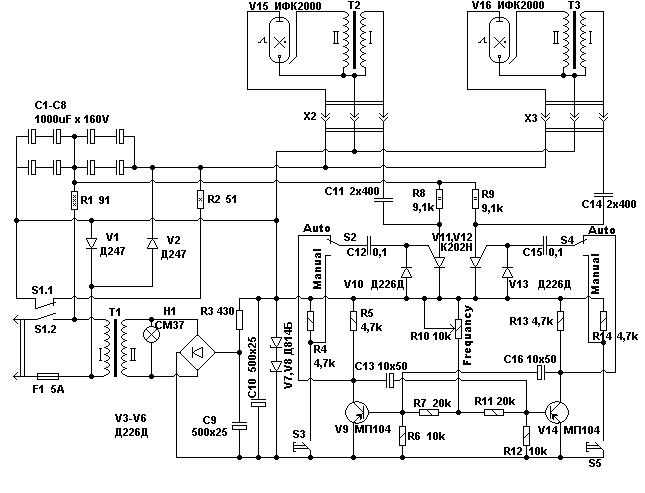

Šis stroboskopas paskaičiuotas dirbti dviem režimais – rankiniu ir automatiniu. Tam naudojami du skirtingi jungikliai S2 ir S4, jie leidžia įjungti lempas, nepriklausomai viena nuo kitos, tiek rankiniu, tiek automatiniu režimu. Rankinis režimas įjungiamas jungikliais S3, S5. Transformatoriai suvynioti ant 8 mm storio ir 30 mm ilgio šerdies, pagamintos iš ferito markės 600HH. Pirminė apvija (I) – 25 apvijos laido ПЭТВ 0,25, antrinė (II) – 2500 apvijų laido ПЭЛШО 0,1. Vyniojat antrinę apviją, kas 200 vijų dėti kondensatorinį arba kabelinį popierių. Uždegantysis lempos elektrodas yra 8...10 vijų nikeliuotos vielos, kurios storis 0,4...0,5 mm, vienodai apvyniota visa lempa per visa ilgi, išskyrus pačius galus 30...50 mm prie anodo ir katodo išvadų.

Detalės

Rezistorius R1 – ПЭВ!30 (galingumas 30 W) R2-ПЭВ-10;
Kintantis rezistorius R10 – СП3-9, СП3-12, СПO-2,5, ??-1;
Kiti rezistoriai – МЛТ.

Elektrolitiniai kondensatoriai C-C8 – K50-27; C9, C10, C13, C16 – K50-12 arba K50-6;
Kondensatoriai C12, C15 – МБМ arba БМ; C11, C14 – МБГО-1;
Trinistoriai КУ202Н. Juos galima pakeisti КУ202Л, КУ201Л;
Diodas Д247. Galima pakeist į Д248Б, KУ203A, KУ203Д;
Tranzistoriai МП104 – keisti galima į bet kokius iš serijos МП21, МП25, МП26, МП114, KT203A.

Perjungikliai S1, S2 ir S4 – TB1-2;
Mygtukai S2, S3 – KM1-1.

Transformatorius T1 padarytas ant pagrindo ШЛ12x25. Pirminę apviją (I) sudaro 2420 apvijų laido ПЭТВ 0,14, antrinę (II) – 176 apvijos laido ПЭЛ 0,31. Tiks ir bet koks kitas transformatorius 5–10 W su įtampa antrinėje apvijoje 15–17 V.

Jungtys X2 ir X3 pageidautina naudot ШР arba kiti, paskaičiuoti aukštai įtampai. Jeigu detalės veikiančios ir surinktos tiksliai pagal schema, tai ji turėtų veikti tik įjungus į tinklą.
