Kaip sukurti elektroniką, kuri atlaikytų karštį, vibraciją ir nuolatinį judėjimą?

Ar kada nors savęs klausėte, kodėl jūsų išmanusis telefonas gali atlaikyti kratymą automobilyje arba kodėl robotai naudojami tvankiame fabrike? Tuomet jūs galvojote apie vieną sunkiausių elektronikos projektavimo problemų. Esmė, gaminant prietaisus, atsparesnius ekstremaliems aplinkos veiksniams, yra ne tik padaryti juos tvirtesnius, bet ir suprasti, kaip karštis, vibracija ir judesys puola elektroniką pačiuose jos pagrinduose, ir kaip galima sukurti sumanius sprendimus, kurie duotų atkirtį.

Priešo supratimas: Kas iš tikrųjų sugadina elektroniką?

Prieš aptariant sprendimus, gerai žinoti priešą. Karštis ne tik sukelia komponentams diskomfortą – dėl jo medžiagos plečiasi skirtingu greičiu. Ta nekaltai atrodanti litavimo jungtis, kuria pritvirtinta jūsų grandinės plokštė? Temperatūrai svyruojant nuo nulio iki deginančio karščio, kaskart ji yra plėšoma mikroskopiniu lygiu. Kartokite tai nuolat, ir atsiras įtrūkimai.

Vibracija yra lygiai taip pat klastinga. Ji sukelia medžiagų ir jungčių nuovargį, dėl ko atsilaisvina dalykai, kurie kažkada buvo saugūs. O mechaninis stresas dėl nuolatinio judėjimo gali lemti laidų nusitrynimą, jungčių atsilaisvinimą ir tiesiog komponentų iškratymą.

Kai visi trys veiksniai susijungia, tai yra tikra bėda. Taip yra su elektronika automobiliuose, orlaiviuose, pramoninėse mašinose ir robotikoje; gedimas ten yra ne tik nepatogus, jis gali būti mirtinas arba neįtikėtinai brangus.

Pradedant nuo tinkamo pagrindo: Komponentų pasirinkimas

Paprasta taisyklė, norint sukurti ilgaamžę elektroniką, yra ta, kad pasirinktos dalys turi būti pajėgios atlikti darbą. Tai atrodo savaime suprantama, bet tai vis tiek dažnai nutinka dėl to, kad inžinieriai renkasi komponentus tik pagal elektrines savybes, nekreipdami dėmesio į aplinkosauginius reitingus.

Pramoninė vs. Vartotojiška klasė

Yra priežastis, kodėl egzistuoja karinės ir automobilių klasės komponentai. Jie yra veikiami:

• Platesnių temperatūros diapazonų: Paprastai nuo -40°C iki +125°C ar daugiau.
• Didesnio atsparumo vibracijai: Sukurti atlaikyti mechaninį stresą.
• Ilgesnio veikimo laiko: Skirti ilgam tarnavimo laikui esant apkrovai.

Jie taip pat iš pradžių yra brangesni, tačiau pakeisti sugedusias vartotojiškos klasės dalis lauko sąlygomis kainuoja daug brangiau.

Kondensatorių vaidmuo

Kondensatorius reikėtų paminėti atskirai. Įprasti elektrolitiniai kondensatoriai aukštoje temperatūroje gali lengvai išdžiūti, tuo tarpu kietojo polimero ar keraminės versijos gali veikti ekstremaliomis sąlygomis. Šie maži pasirinkimai, renkantis komponentus, ir yra tas skirtumas tarp ilgaamžių konstrukcijų ir tų, kurios sugenda anksčiau laiko.

Grandinės plokštė: elektronikos stuburas

Jūsų spausdintinė grandinės plokštė (PCB) yra ne tik platforma, tai struktūrinis komponentas, kuris turi lankstytis, sugerti smūgius ir išsklaidyti šilumą. Geros standžios PCB yra lengvai naudojamos stacionariame elektroniniame prietaise, tačiau kai atsiranda judėjimas ir vibracija, turėtumėte mąstyti kitaip.

Lanksčiųjų PCB privalumas

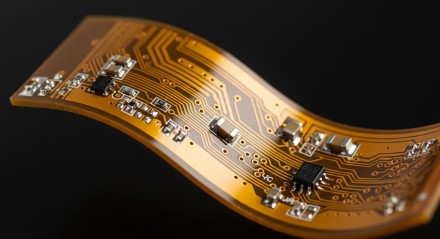

Čia darbas su kvalifikuotu lanksčių PCB gamintojas tampa vertingas. Taip pat žinomos kaip lanksčiosios grandinės plokštės, jos gali lankstytis ir susisukti nelūždamos, todėl jos idealiai tinka tose srityse, kur reikalingas nuolatinis judėjimas – pagalvokite apie dėvimus įrenginius, robotų sąnarius ar bet ką, kas lankstosi ar turi jungtį. Jos nesukuria nelanksčių sujungimo taškų, kuriuos gali sudaryti tradicinės plokštės ir kurie paprastai pirmieji lūžta patiriant stresą.

Standžiųjų plokščių stiprinimas

Standžiųjų plokščių atveju atšiauriomis sąlygomis:

• Storis yra svarbu. Storos plokštės nesilanksto taip lengvai kaip plonos.
• Strateginis išdėstymas. Sunkių dalių atskyrimas nuo plokštės kraštų.
• Mechaniniai tvirtinimo elementai. Naudojant daugiau tvirtinimo elementų didelei daliai paremti, tai padės išvengti įtrūkimų dėl vibracijos.

Šilumos valdymas: Išlaikyti vėsą esant spaudimui

Didžiausias elektronikos žudikas tikriausiai yra karštis. Komponento gyvavimo laikas gali sutrumpėti perpus, jei darbinė temperatūra pakyla 10°C. Ir kai turite dizainą, kuris kaista, jūs tiesiogine prasme kurstote savo paties ugnį.

Šilumos valdymas prasideda nuo žinių apie šilumos srautą. Sprendimai apima:

• Radiatoriai ir šiluminės angos (Thermal Vias). Šilumos atitraukimas nuo jautrių lustų.
• Vario užliejimai (Copper Pours). Plokštės metalo naudojimas energijai išsklaidyti.
• Aktyvus aušinimas. Ventiliatorių ar skysčių naudojimas, kai pasyvūs metodai nepadeda.
• Šiluminės sąsajos medžiagos (TIMs). Svarbios sandariose aplinkose, kur oro srautas negalimas; šie specialūs junginiai perneša šilumą nuo karštų dalių į korpusus, kad jie išspinduliuotų šilumą.

Laidai ir jungtys: Silpniausios grandys

Tai karti piliulė, kurią reikia nuryti, bet nesvarbu, koks gražus jūsų grandinės dizainas, laidai, kurie visa tai jungia, vis tiek genda. Laidų pynės aukštos įtampos sąlygomis gali išsikratyti iš vietos, nusitrinti arba suformuoti nutrūkstančius ryšius, kuriuos yra tikras košmaras derinti.

Individualūs laidų pynių mazgai

Individualūs laidų pynių surinkimai, sukurti specialiai atšiaurioms aplinkoms, naudoja:

• Įtempimo sumažinimą (Strain Relief). Kad būtų išvengta tempimo sujungimo taškuose.
• Fiksuojančias jungtis. Kad kištukai neatsilaisvintų nuo vibracijos.
• Vibraciją slopinančias medžiagas. Kad būtų sugerta mechaninė energija.
• Daugiagyslius laidus. Daugiagysliai laidai yra lankstesni, palyginti su viengysliais.
• Tvirtą apvalkalą. Apvalkalai turi būti pakankamai kieti, kad atlaikytų karštį, chemikalus ir trinčiai.

Perėjimas prie automatizacijos

Gamybos nuoseklumui ir patikimumui robotinis laidų pynių surinkimas tapo vis svarbesnė. Automatizuoti surinkimai garantuoja, kad visi užspaudimai, visos jungtys ir visi maršruto takeliai atitinka tikslias specifikacijas be kintamumo, kurį gali suteikti rankiniai surinkimai. Tas pasikartojamumas yra neįkainojamas, kai reikia pagaminti tūkstančius vienetų.

Liejimas (Potting), konforminė danga ir aplinkos apsauga

Geriausia gynyba kartais yra geriausias sandarumas.

1. Konforminė danga. Storas dangos sluoksnis ant surinktų plokščių naudojamas siekiant užtikrinti apsaugą nuo drėgmės, dulkių ir nedidelių smūgių. Tai elektroninis lietpalčio atitikmuo.
2. Liejimo mišiniai (Potting Compounds). Siekiant suteikti dar didesnę apsaugą, liejimo mišiniai gali būti naudojami visiškai įlieti mazgus į epoksidą ar silikoną. Tai padaro komponentus visiškai nejudrius, išvengiant vibracijos žalos ir taip pat užkertant kelią aplinkos teršalams.

Testavimas: pasitikėk, bet tikrink

Galite sugalvoti stipriausią kada nors įsivaizduotą sistemą, bet niekada tikrai nežinosite, kaip ji veiks, jos neišbandę.

• Pagreitintas gyvavimo ciklo testavimas (Accelerated Life Testing). Prototipai veikiami temperatūros ciklų, vibracijos stalų ir mechaninio streso, kas imituoja mėnesius ar metus veikimo per kelias dienas.
• Aplinkos poveikio kameros. Prietaisai veikiami ekstremalių temperatūrų.
• Vibracijos testavimas. Apima pramonės standartų profilius, skirtus prietaisams kratyti kontroliuojamu būdu. Kiekvienas testas parodo silpnybių bjaurumą prieš tai, kai jos sugenda lauko sąlygomis.

Visko sujungimas

Elektronikos, kuri veikia ekstremaliose situacijose, kūrimas nėra vienas sprendimas, o dešimtys protingų sprendimų kiekviename lygmenyje. Nesvarbu, ar tai tinkamų dalių, ar plokštės medžiagos pasirinkimas, ar laidų išvedžiojimas ir mazgų korpusai – kiekvienas sprendimas prisideda arba prie tvirtumo, arba prie trapumo.

Daugelyje pramoninių valdiklių ar automobilių sistemų, ar net robotikoje, šių principų žinojimas gali paversti elektroniką ne tik trapia komponentų krūva, bet ir patikimu įrankiu, kuris gali suteikti patikimumo jo naudojimui. Tai yra tikrasis tikslas – sukurti daiktus, kurie tiesiog veikia, nepaisant to, ką pasaulis joms besviestų.
