 Schemų archyvas » Maitinimo šaltiniai Dalintis | Spausdinti

Reguliuojamas maitinimo šaltinis

Publikuota: 2004-04-03 16:16
Tematika: Maitinimo šaltiniai
Tipas: Paprasta
Aut. teisės: el. paštas ©Elektronika.lt

Tai nesudėtingas nuolatinės įtampos maitinimo šaltinis, kurio potenciometru reguliuojamas įtampos diapazonas yra nuo 1,25 V iki 30 V (~100 W!). Labai patogus visokiems elektronikos projektėliams.

 Rodyti komentarus (39)
Įvertinimas:  1 2 3 4 5

Įvadas

Tai nesudėtingas nuolatinės įtampos maitinimo šaltinis, kurio potenciometru reguliuojamas įtampos diapazonas yra nuo 1,25 V iki 30 V (~100 W!). Labai patogus visokiems elektronikos projektėliams.

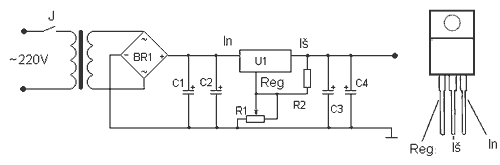

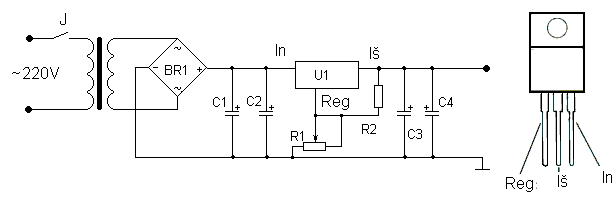

Pagrindinis schemos mazgas yra LM338 mikroschema. Ji būna TO-3 korpusuose, kuris tvirtinamas prie radiatoriaus. Jei planuojamoj eksploatacijoj bus didelės srovės, radiatorių patartina dėt didesnį.

Detalės

Detalė Kiekis Aprašymas
C1 1 14000 uF arba 10000 uF 40 V elektrolitinis kondensatorius
C2 1 100 uF 50 V elektrolitinis kondensatorius
C3 1 0,1 uF keramikinis kondensatorius
C4 1 0,01 uF keraminis kondensatorius
R1 1 5K potenciometras
R2 1 240 Omų 1/4 W varža
U1 1 Mikroschema LM338 (1,2 V – 30 V 5 A reguliatorius)
BR1 1 10 A 50 PIV tiltelis
T1 1 24 V 5 A Transformatorius
S1 1 Jungiklis

Reikalingas galingas transformatorius, kuris jei naujas brangus, jei senas labai didelis ir sunkus. Schemos autorius panaudojo mažesnį 16 V 5 A, tai diapazonas susiaurėjo iki 1,25–22,5 V, bet viską pavyko sutalpinti į mažą kompaktišką dėžę.




Draudžiama platinti, skelbti, kopijuoti
informaciją su nurodyta autoriaus teisių žyma be redakcijos sutikimo.
