Netikėtai į mūsų rankas pateko kompanijos „MikroElektronika“ gaminys – „EasyAVR6“ projektavimo sistema, tad nusprendėme pasidalinti su Jumis pirmaisiais įspūdžiais.
Nežinantiems, kas yra „EasyAVR6“, galime pasakyti trumpai – tai yra daiktas, kurį vertėtų pačiupinėti kiekvienas elektronikos specialistui, kuriam nesvetimas ne tik elektronikos projektavimas, bet ir programavimas. Ir šiuo atveju nesvarbu, kokia programavimo kalbą esate įvaldęs. Jeigu norite dirbti su mikrovaldikliais, tai šis komplektas yra, tai – ko Jums reikia.
Kas dėžėje?
Dėžė, kurią per porą dienų gavome iš Serbijos, buvo nei per didelė, nei per maža, sverianti apie 1,5 kg.
Jos viduje puikavosi 26,5 x 22 cm dydžio labai aukštos kokybės „EasyAVR6“ plokštė, kurioje jau yra (standartiškai) „Atmega16“ mikroprocesorius; 2 x 16 simbolių LCD ekranas; grafinis 128 x 64 taškų LCD ekranas su lietimui jautriu paviršiumi; USB kabelis (skirtas tiek plokštės maitinimui, tiek mikroprocesorių programavimui); kompaktinis diskas su kompanijos „MikroElektronika“ produktų aprašymais, diskas su programine įranga ir visa krūvelė knygelių.
Labai patiko, kad tų knygelių nereikia iš karto mesti į šiukšliadėžę, kaip tai dažnai būna, nusipirkus kokį produktą. Knygelės nedidelės, tačiau labai konkrečios ir, bent iš pirmo žvilgsnio, atrodo, kad bus naudingos ypač pradedantiesiems projektuotojams.
Tarp šių knygelių randame patarimus, kaip sukurti pirmą projektą „mikroC Pro“ aplinkoje, „mikroC“ vartotojo vadovas, kompiliatoriaus aplinkos aprašymas, „EasyAVR6“ plokštės smulkus aprašymas su daug paveikslėlių, „AVRflash“ vartotojo vadovas. Atskirai maišelyje įpakuotas „Atmega32“ procesorius buvo įdėtas papildomai, mums pageidaujant.
Plokštė

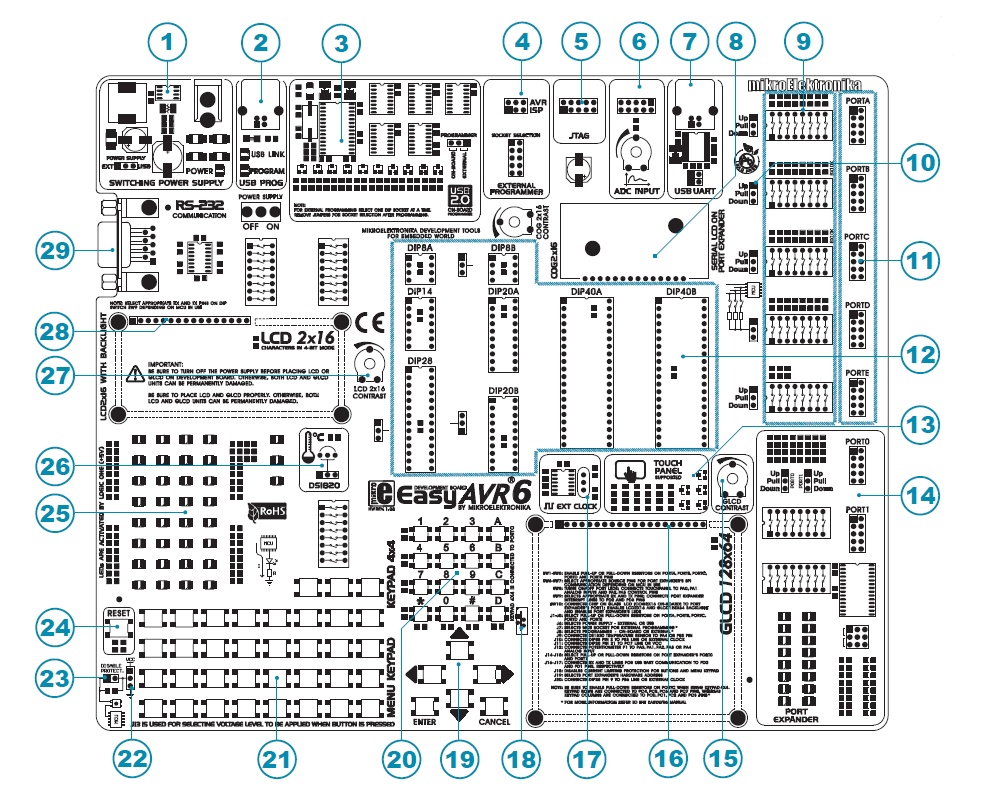

„EasyAVR6“ plokštė gali būti maitinama iš išorinio maitinimo šaltinio (nuo 9 iki 32 V) arba tiesiai per USB laidą iš kompiuterio. Visa schema atrodo taip (norėdami padidinti – spragtelkite ant paveikslėlio):
| 1. Maitinimo įtampos reguliatorius | 16. 128 x 64 taškų LCD ekrano jungtis |
| 2.Programatoriaus USB jungtis | 17. Išorinio taktinio dažnio generatoriaus jungtis |
| 3. Programatorius „AVRprog“, USB 2.0 | 18. LCD ekrano lietimui jautraus paviršiaus jungtis |
| 4. Išorinė AVRISP programatoriaus jungtis | 19. MENIU mygtukai |
| 5. JTAG sąsajos jungtis | 20. 4 x 4 klaviatūra |
| 6. A/D keitiklio įėjimas | 21. Mygtukų rinkinys skaitmeninio kodo simuliavimui |
| 7. USB UART modulis | 22. Loginės būsenos pasirinkimas |
| 8. COG 2 x 16 ekrano jungtis | 23. Apsauginio rezistoriaus jungtukas |
| 9. „Pull-up“ / „pull-down“ rezistorių jungikliai | 24. Numetimo mygtukas |
| 10. „Pull-up“ / „pull-down“ rezistorių pasirinkimas | 25. 35 LED rinkinys išvadų loginės būsenos indikavimui |
| 11. Įėjimo / išėjimo prievadų jungtys | 26. DS1820 temperatūros daviklio jungtis |
| 12. AVR mikrovaldiklių lizdai (nuo 8 iki 40 kojų) | 27. 2x 16 LCD ekrano kontrasto reguliatorius |
| 13. 128 x 64 taškų LCD su lietimui jautriu paviršiumi valdymo valdiklis | 28. 2x 16 LCD ekrano jungtis |
| 14. Prievadų išplėtimas | 29. RS232 prievado jungtis |
| 15. 128 x 64 taškų LCD ekrano kontrasto reguliatorius |
Taigi, jau iš pirmo žvilgsnio matosi, kad „EasyAVR6“ projektavimo sistema – tai neeilinis įrankis, skirtas programavimui ir eksperimentavimui su „Atmel“ gamybos AVR mikrovaldikliais.
Plokštėje yra viskas, ko gali prireikti bet kokios, pakankamai sudėtingos sistemos projektavimui. Papildomi priedai ir elementai, ekranai, kabeliai ir kitkas gali būti perkama papildomai. Mūsų gauta plokštė su visais priedais ir pristatymu eiliniam pirkėjui, kainuotų kažkur apie 500–600 litų. O pačios plokštės skelbiama kaina (bent jau šiandien) yra 139 doleriai (čia neįskaičiuotas muito mokestis, jei toks yra taikomas), o pristatymas – 25 doleriai.
Dabar belieka perskaityti knygeles ir ką nors pabandyti suprojektuoti.
