Ryšys tarp kompiuterių naudojant lazerį

Publikuota: 2004-02-06 19:36
Tematika: Kompiuterių elektronika
Tipas: Sudėtinga
Autorius: el. paštas R. Ramanauskas
Aut. teisės: el. paštas ©Elektronika.lt

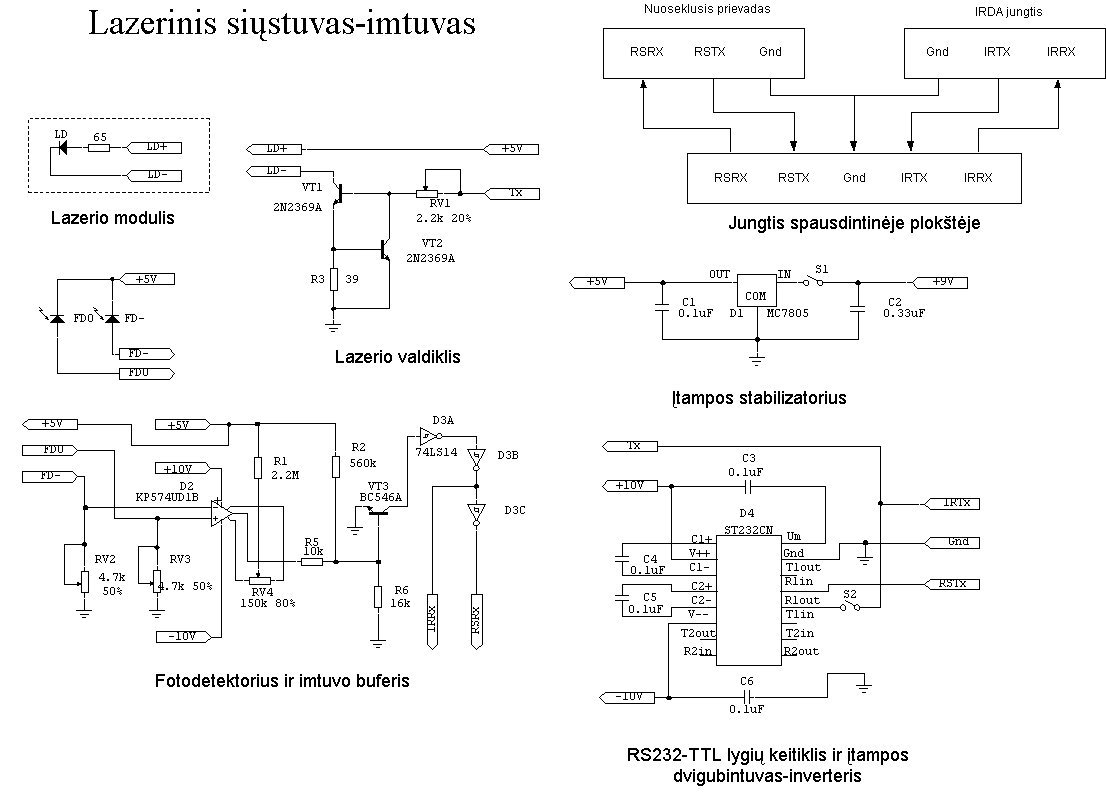

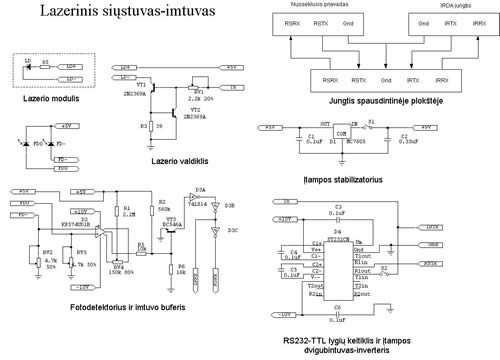

Ryšys tarp kompiuterių naudojant lazerį (kai kuriuos parametrus galima keisti).

 Rodyti komentarus (3)
Įvertinimas:  1 2 3 4 5

Lazerinis diodas – laz. rodyklė. Maitnimo šaltinis (6–12) V tinklo įtampos keitiklis. RS232 (COM prievadas) lygius į TTL ir atvirkščiai keičia mikroschema ST232C (~5 Lt, analogas MAX232). Įtampos stabilizatorius MC7805 (~1 Lt). Esminis komponentas – fotodiodas. Optimaliausias nuotolio atžvilgiu – FD263, o greičio atžvilgiu FD256 (skaityti rusiškai). Operacinis stiprintuvas KR574YD1 (kai kurie iš jų pateko brokuoti, teko pirkti kelis iš karto ir atrinkti kaina apie 95 ct). Šmidto trigeris 74LS14 (~1 Lt). Tranzistoriai gali būti ir kitokie, bet gali tekti koreguoti varžas (bent jau lazerio valdiklyje). Naudojant lazerio spindulio fokusavimui 4 cm skermens lęšius, perdavimo atstumas 150..200 m (su FD263). Teigiamą operacinio stiprintuvo išvadą įžeminau.

Pateikiau beveik neredaguotą autoriaus pasakojimą apie schemą, kai kuriuos parametrus galima keisti, tarkim veikimo nuotolį padidinti galima daugiau stiprinant įėjimo signalą, kartu naudojant aukštų dažnių filtrą aukštesniems signalams nufiltruoti (didesniems nei maksimalus perduodamo signalo dažnis, dėl detalių kreipkitės į patį autorių, nes gali iškilti problemų su reikiamu srovės parinkimu lazeriniam diodui, nes pasak autoriaus, kai lazerinis diodas perdega, jis nenustoja šviesti, o šviečia silpniau).

Tikiuosi nenaudosite šios schemos baigiamo darbo parengimui (liečia tik VGTU elektronikos fakulteto studentus).
