Jei jums reikalingas pigus ir paprastas ekvalaizeris, šis variantas gali būti tinkamas. Schemoje naudojama pigi KA2223 mikroschema, kurią lengva gauti elektronikos detalių parduotuvėse. Schemos iškraipymai prie 1 kHz siekia 0,02 %, triukšmo lygis iki 30u V. Reguliavimo diapazonas apie +/- 12 dB. Maitinimo įtampa gali būti nuo 5 V iki 13 V.

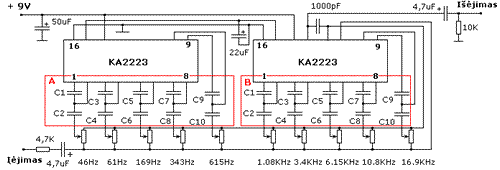

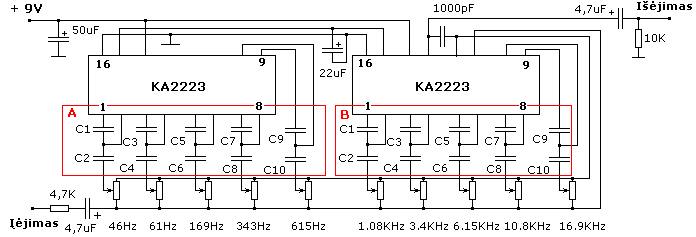

Schemos detalės yra tokios: visi poliariniai kondensatoriai patartina kad būtų 25 V. Rezistoriai 0,125 W galios arba mažesni. Visi ekvalaizerio potenciometrai yra 100K. Raudonai apibrėžti kondensatoriai apsprendžia juostų reguliavimo dažnių diapazonus.
| Kondensatoriai | C1 | C2 | C3 | C4 | C5 |
|---|---|---|---|---|---|
| Kvadrate A: | 0,12 uF | 1,2 uF | 0,1 uF | 0,82 uF | 0,022 uF |
| Kvadrate B: | 0,0039 uF | 0,068 uF | 0,0012 uF | 0,022 uF | 1000 pF |
| Kondensatoriai | C6 | C7 | C8 | C9 | C10 |
|---|---|---|---|---|---|
| Kvadrate A: | 0,56 uF | 0,012 uF | 0,22 uF | 0,01 uF | 0,082 uF |
| Kvadrate B: | 8200 pF | 390 pF | 6800 pF | 220 pF | 5600 pF |
Mikroschemos KA2223 PDF laikmenoje, galite rasti kaip paskaičiuoti kondensatorių talpas pagal norimą dažnį. Tiems, kuriems nereikia visų 10 juostų, mikroschemos aprašyme rasite 5 juostų schemą su nurodytomis kondensatorių talpomis.
