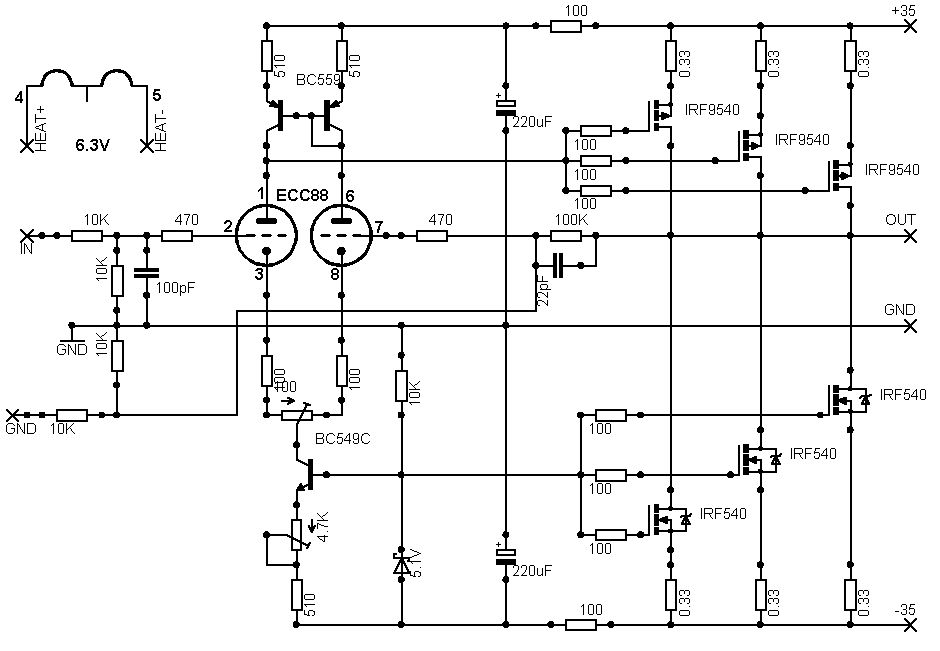

Principinė schema
Pradinis šio stiprintuvo laipsnis yra lempa ECC88, gale – lauko tranzistoriai, kas mums suteiks švarios A-klasės stiprintuvo savybes. Šis stiprintuvas yra labai panašus į „Nelson Zen Pass“ stiprintuvą.
- Visos varžos 1/2 W.
- 0,33 ohm varžos 5 W.
- Lempa ECC88 (analogai: E88CC, 6922, 6DJ8, 6N23P).
- 4 ir 5 lempos kojas prijungti prie 6,3 V įtampos, 0,4 A (žr. maitinimo bloko schemą).
- 9 lempos koją prijungti prie GND.
Galios parinkimas
| Išėjimo galia (W RMS) | Galinis laipsnis* | Ramybės srovė (A) | Siūlomi lauko tranzistoriai |
|---|---|---|---|
| 20–30 | 1 | 3 | IRF9540/540 |
| 50–60 | 2 | 3 | IRF9540/540 |
| 40–50 | 1 | 4 | BUZ900DP/905DP |
| 90–100 | 2(3) | 4 | BUZ900DP/905DP |
* – lauko tranzistorių skaičius galiniame laipsnyje.
Derinimas
- Derinti pradėkite potenciometrus nustatę ties viduriu.
- Ramybės srovė bus pagal Jūsų pasirinktų tranzistorių kiekį ir tipą (žr. aukščiau).
- 4,7K potenciometrą nustatykite taip, kad per lempą eitų 5 mA.
- 100 ohm potenciometrą nustatykite taip, kad jo išvaduose butų 0 V įtampa.
- Per 510 ohm varžą po potenciometru turėtų eiti 2,5 V įtampa.
- Platesnį aprašymą rasite projekto autoriaus puslapyje (žiūr. žemiau).
Maitinimo blokas
Autoriaus komentarai
- Visą mano projektą „Eagle“ programos formate, kartu su maitinimo bloku bei originalų projektą GIF formate galite parsisiųsti čia: stiprintuvas.
- Spausdintinės plokštės yra projekto laikmenoje (žr. aukščiau).
- Medžiaga panaudota iš http://digilander.libero.it/essentialaudio.
