Ekranai tapo neišvengiama mašinų sąsajų (HMI) dalimi – ir šiandien jie yra žymiai prieinamesni. „Display Visions“ prekės ženklo pasiūloje yra tiek universalūs alfanumeriniai ir grafiniai moduliai, tiek intelektualūs ekranai, pritaikyti pramoniniams ir įterptiesiems sprendimams.
Ekranai tapo neišvengiama mašinų sąsajų (HMI) dalimi – ir šiandien jie yra žymiai prieinamesni. „Display Visions“ prekės ženklo pasiūloje yra tiek universalūs alfanumeriniai ir grafiniai moduliai, tiek intelektualūs ekranai, pritaikyti pramoniniams ir įterptiesiems sprendimams.
Žemiau pateikiame peržiūrą apie prekės ženklo pasiūlą „Display Visions“, kuri apima tiek paprasčiausius ekrano modelius, tiek tuos, kurie turi pažangią funkcionalumą. Vertėtų atkreipti dėmesį, kad pasiūloje yra produktų, pagamintų naudojant įvairias technologijas: elektroninį popierių, LCD, TFT ir OLED. Dalį asortimento tiekia su integruotomis jutiklinėmis plokštėmis. Gamintojas taip pat siūlo platų pasirinkimą tvirtinimo priedų. Svarbus „Display Visions“ produktų privalumas yra ilgas eksploatacijos ciklas. Tai sumažina riziką, kad reikės perprojektuoti įrangą dėl pagrindinio komponento pašalinimo iš rinkos. Daugumą „Display Visions“ produktų galima įsigyti tiesiogiai iš TME sandėlių. Taip pat yra galimybė užsisakyti didesnius kiekius.
Šiame straipsnyje aptariame tokias temas:
- Ekrano moduliai su integruotu valdikliu
- Klasikiniai ir universalūs monochrominiai LCD sprendimai
- Energiją taupantys ekranai, pagaminti naudojant OLED technologiją
- Spalvoti TFT ekranai su jutiklinėmis plokštėmis
- Elektroninio popieriaus technologijos galimybės ir apribojimai
- Papildomi produktai iš „Display Visions“ pasiūlos
Intelektualūs ekranai
„Intelektualus ekranas“ paprastai reiškia modulį, kuriame vienoje spausdintinės plokštės pusėje derinamas TFT ekranas su grafiniu valdikliu, atmintimi ir tinkamomis komunikacijos sąsajomis. Kalbant apie „Display Visions“ uniTFT sprendimus, situacija panaši, o programavimas atliekamas pasiruošiant projektą gamintojo specializuotoje aplinkoje. „UniTFTDesigner“ įrankis leidžia konfigūruoti ekranus ir visus sąsajos elementus. Turtinga valdiklio funkcijų biblioteka leidžia rodyti grafiką ir tekstą, piešti sąsajos elementus (pvz., jutiklinius mygtukus) ir pan. Ekrano objektus galima laisvai keisti mastelį ir sukti neprarandant kokybės. Taip pat yra įvairių perėjimo efektų ir animacijų, be to, palaikomos MP3 bylos.
Spalvotas (TFT)
Monochromatinis (LCD)
Diagonalė ≥ 7 colių
Su jutikline plokšte

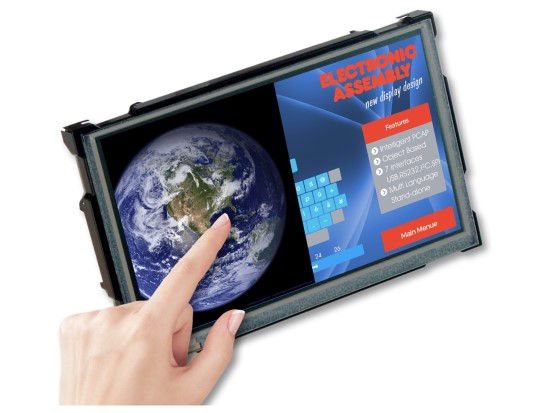

Šios kategorijos produktai yra įvairūs modeliai intelektualių ekranų. Žinoma, pažangiausios yra versijos su spalvota TFT matrica ir jutikline plokšte (iki 10,1 colio). Gamintojas taip pat siūlo paprastesnes versijas su panašiomis funkcijomis (pvz., monochrominiai LCD modeliai). Moduliai gali bendrauti su kitais komponentais per I2C, RS232, ir SPI sąsajas bei būti programuojami per USB. Tai leidžia ekranui keistis duomenimis su jutikliais ir kitais sistemos elementais bei įgyvendinti tam tikras paprastas loginės priklausomybės be nuolatinės išorinio mikrovaldiklio priežiūros. Priklausomai nuo konkretaus modelio, reikalingas maitinimo įtampų diapazonas yra nuo 3,1 V iki 35 V DC.
LCD ekranai

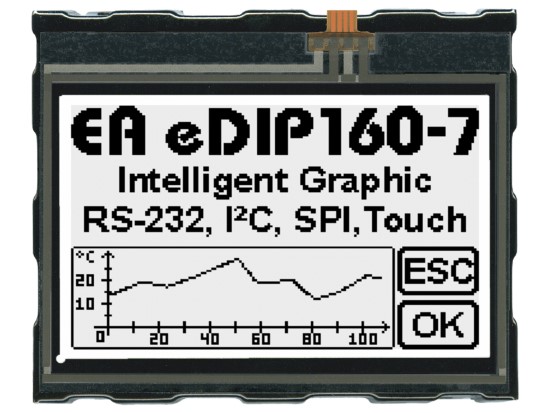

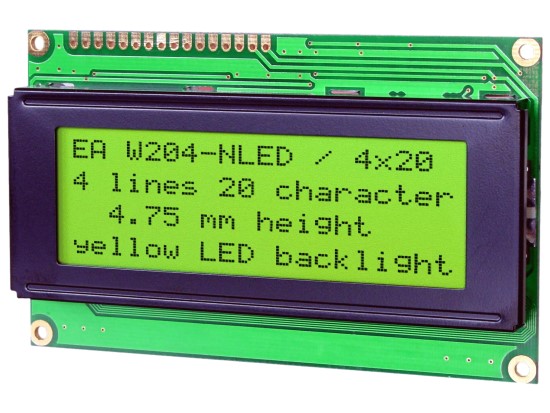

„Display Visions“ asortimentas taip pat apima „tradicinius“ monochrominius LCD ekranus – alfanumerinius ir grafinius. Pirmųjų įmontuotas valdiklis suderinamas su plačiai naudojamu HD44780. Taip pat yra variantų, valdomų per I2C bei RS232 sąsajas. Galimi modeliai su konfigūracijomis nuo 8x1 iki 40x4 simbolių; pirmasis skaičius – simbolių skaičius, antrasis – eilučių kiekis. Yra tiek teigiamos, tiek neigiamos ekranų versijos. Spalvų pasirinkimas: juoda ir balta, mėlyna, žalia bei geltonai žalia su simbolių aukščiu nuo 3,7 mm iki 12,7 mm.
Alfanumeriniai
Grafika

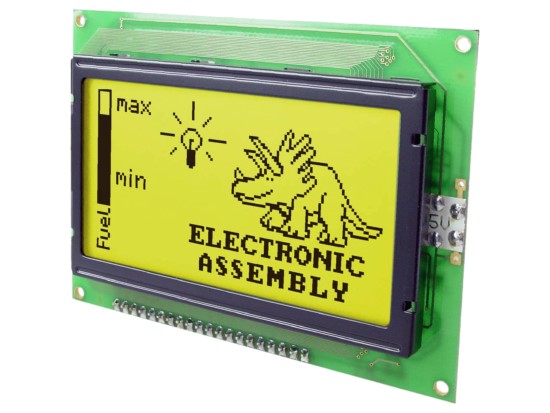

Kalbant apie grafinius modelius, pirkėjai turi platesnį valdiklių pasirinkimą, leisdamas rasti sprendimą su pagalba pačia patogiausia biblioteka valdiklio vienetui. Komunikacija gali būti net ir per populiarias serijines sąsajas bei klasikinį lygiagrečiąjį ryšį. Matricos raiška svyruoja nuo 102x64 iki 320x240 pikselių.
„Display Visions“ yra žinomi dėl DOG serijos (Display On Glass) – kompaktiškų LCD ekranų, pagamintų naudojant Chip-on-Glass, kur valdiklis integruotas tiesiai į matricos stiklo paviršių. Pasiūloje yra alfanumerinės versijos (pvz., 2×16, 4×20) ir grafinės (pvz., 102×64 arba 240×128 pikselių) su SPI arba I2C sąsajomis bei 3,3 V maitinimu. Svarbu paminėti, kad šie ekranai suderinami su „Arduino“. Paruoštos bibliotekos, pavyzdinės programos ir dokumentacija pasirinktiniams modeliams leidžia šią seriją naudoti įterptose sistemose ir prototipavimo įrenginiuose.
OLED ekranai

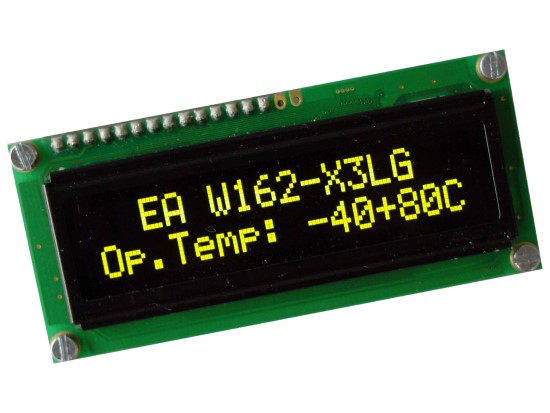

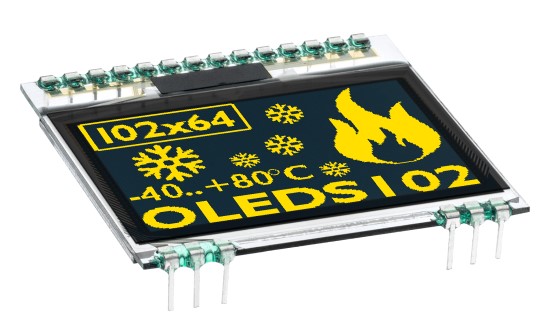

Monochrominių OLED ekranų paskirstymas ir funkcionalumas yra panašūs kaip minėtieji aukščiau. Modeliai apima grafinius ir alfanumerinius, įvairių raiškų ir spalvų, valdomi per įvairias sąsajas. Pagrindinis privalumas – didelis spalvų kontrastas (>1:1000) ir gili juoda spalva. Be to, privalumas yra skaitymas be foninio apšvietimo poreikio, kuris – priklausomai nuo rodomo turinio – gali lemti sumažintą energijos suvartojimą. Taip pat yra modelių su itin žemu profiliu (pvz., 2,1 mm), aprūpintų jungčių juostelėmis (vietoje smeigtukų) arba su nestandartine forma (kvadratinis arba apvalus).
Alfanumeriniai
Grafika
Vertėtų pažymėti, kad kai kurie pristatyti ekranai turi kapacitivines jutiklines plokštes, leidžiančias sukurti sudėtingesnes sąsajas be fizinių mygtukų naudojimo. Lygiai taip pat svarbu, kad pasiūloje yra modelių labai mažų dydžių (0,66 colio įstrižainės) patenkinti kompaktiškų, nešiojamų įrenginių poreikiams.
TFT ekranai

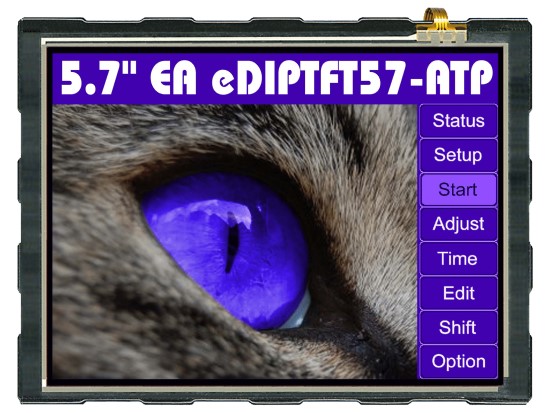

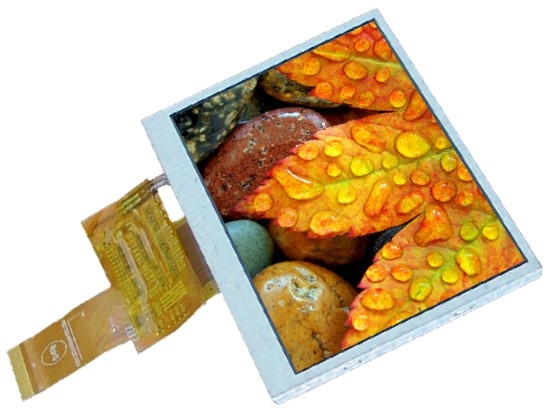

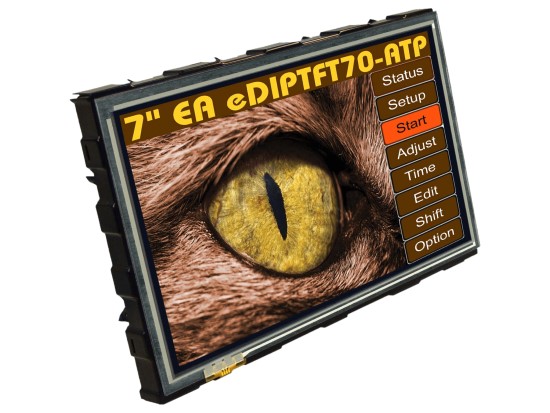

„Display Visions“ spalvoti ekranai – tai klasikinės TFT matricos, kurios turi būti valdomos mikrovaldikliu ar kompiuteriu (taip pat pritaikytos naudoti su „Raspberry Pi“). Jie suteikia kur kas geresnę vaizdo kokybę ir platesnius žiūrėjimo kampus, palyginti su klasikiniais LCD sprendimais. Kai kurie modeliai turi kapacitivines jutiklines plokštes. Jų sąsajos dažniausiai apima 8…24-bitų RGB ir LVDS. Ekrano įstrižainės svyruoja nuo 0,96 colio iki 10,1 colio, o raiškos – nuo 160x80 iki 1280x800 pikselių. Ryškumas gali siekti iki 1400 cd/m2 (kontrastas iki 1000:1), užtikrinantis gerą matomumą net ir dienos šviesoje.

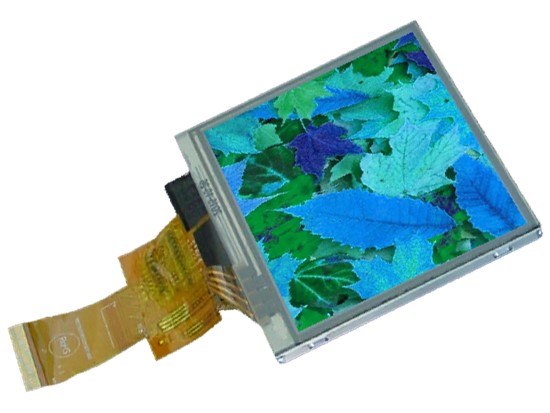

Įstrižainė 0,96…3,95 colių
Įstrižainė 4,3…10,1 colių
Tiek patys ekranai, tiek jų jutiklinės plokštės yra su jungtimis, įgyvendintomis kaip juostelės (tarpas 0,3…0,8 mm), kad būtų patogiau naudoti kompaktiškuose įrenginiuose. Tačiau būtina pabrėžti, kad gamintojas numato savo sprendimų naudojimą įvairiose srityse, pirmiausia pramoninėse mašinose.
Elektroninis popierius
Elektroninio popieriaus ekranai, nors ir pasižymi labai žemu atnaujinimo dažniu, turi daug privalumų: grafiką juose galima rodyti ilgą laiką net išjungus maitinimą, o vaizdas yra aiškus ir matomas iš bet kurio kampo. Šios savybės daro tokius ekranus populiariais prezentuojant statistiką, grafikus, instrukcijas ir kitą informaciją, kuri nereikalauja dinamiškų pokyčių. „Display Visions“ siūlomi modeliai turi raiškas: 172x72, 800x480 ir 800x600 pikselių. Jie suteikia aiškų vaizdą net ir prasčiau apšviestose vietose, nes balti taškai efektyviai atspindi šviesą ne mažiau kaip 40%, o ekrano paviršius padengtas antiatspindine danga. Moduliai naudoja valdiklius, kurie greitam perdavimui naudoja 8 bitų duomenų magistralę.

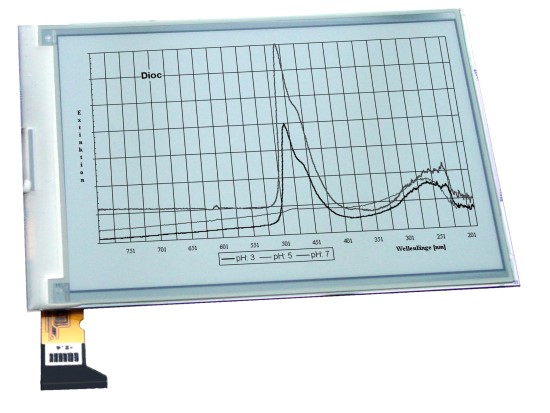

Elektroninis popierius yra puikus sprendimas informacijai rodyti nuolatos
Priedai
Pabaigai verta paminėti, kad TME pasiūloje yra platus „Display Visions“ gaminamų priedų asortimentas. Tai mechaniniai elementai, tokie kaip rėmeliai, jungtys (smeigtukai, FFC juostos, juostiniai laidai), bei net komponentai kaip foninio apšvietimo matricos (daugių spalvų, įskaitant RGB) ar jutiklinės plokštės. Daugelis šių elementų skirti naudoti su tam tikrais tiekėjo pateiktų ekranų modeliais.
Tekstą parengė „Transfer Multisort Elektronik Sp. z o.o.“ Originalus informacijos šaltinis – TME.eu.
